    产品展示>> HDS系列油压钻床

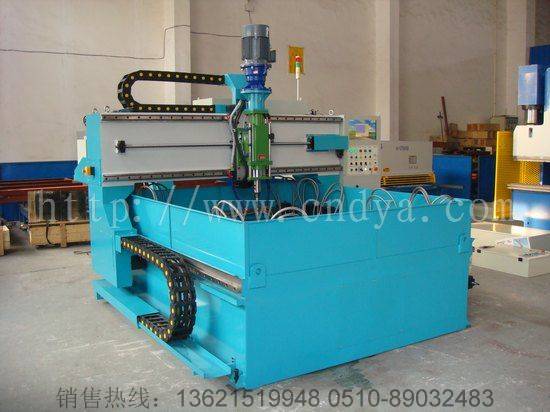

产品:HDS系列油压钻床


一、机床特点:
   1.整机全钢焊接结构,二次消除应力处理,龙门截面积大、稳定性高、机台寿命长。
   2.人体工学之工作台设计,可靠近加工工件,便于上、下料。
   3.四工作区域设计:两件工件同时加工(HDS-B型),不停机状态下装(卸)夹工件。
   4.油压夹具+手动夹具设计:油压夹具可对四个工作区域工件进行夹持;附手动辅助夹具,可夹持不规则工件,增加夹持力。
   5.钻孔切削冷却单元:每轴双管冷却,延长钻头寿命,并配有自动排屑装置。
   6.采用上位机+PLC控制,编程简易,可进行CAD/CAM直接转换,加工过程自动进行。
   7.彩色中文画面,显示直观、操作简便。
   8.X、Y轴AC伺服电机+滚珠螺杆直连式驱动,精密直线滚动导轨导向,精度稳定。
   9.油压主轴由变频电机经减速机传动,低速时扭矩大,主轴转速无极调速。主轴进给油压控制,可快速接近工件,碰到工件自动转换为调定进给速度钻孔。
  10.X Y轴各自设有油压锁紧装置,提高钻孔的位置精度及尺寸精度。
  11.各主要元器件均采用世界名牌产品,整机运行安全可靠。

二、 参数:
型号
HDS-10
HDS-16

HDS-20
1016
1020
1620
1630
2040
工作台
工作台离地高度
750mm
750mm
750mm
800mm
800mm


最大工件尺寸
一件
1000X1600mm
1000X2000mm
1600X2000mm
1600X3000mm
2000X4000mm
两件
1000X800mm
1000X1000mm
1600X1000mm
1600X1500mm
2000X2000mm
两件
500X16000mm
500X2000mm
800X2000mm
800X3000mm
1000X4000mm
四件
500X800mm
500X1000mm
800X1000mm
800X1500mm
1000X2000mm
T型槽(槽宽X槽数)
16mmX3
16mmX6
16mmX6
加工能力
最大工件厚度(工件可叠加)
100mm
100mm
100mm
最大钻孔直径
Ø50mm
Ø50mm
Ø50mm
最大攻牙能力(选配)
M16
M45
M45
油压主轴(莫氏4号)
轴数(选配1~2
1
1
1
主轴转速
100~600rpm/min(无极调速)
进给行程
200mm
进给速度
20~210mm/min(无极调速)
主轴马达功率
5.5kw
工作行程
X
1050mm
1650mm
2050mm
Y

1650mm
2050mm
2050mm
3050mm
4050mm
定位精度
X Y轴定位精度
P±0.03mm
X Y轴重复精度
PS±0.03mm
油压(手动)夹具
夹持工件厚度
10~100mm
油压夹具数
8
12
16
手动夹具数
2
4
4
油压夹具夹紧力
750kgf/每个
马达功率
X轴伺服马达
1kw
Y轴伺服马达
1kw
油压泵浦马达
3.75kw
冷却泵浦马达
180w
排屑机马达
750w
其它
机器尺寸(LXWXH(mm)
3700X2550X2700
4100x2550x2700
4100x3150x2750
5100x3150x2750
6200x3600x2750
机器重量(约)
3.5T
4T
6T
7T
9T
